Для коннекторов LUVON используют несколько видов крепежа: конструкционные саморезы и шурупы фиксируют металл к древесине с одной доступной стороны, болты и шпильки применяют в сквозных соединениях, а анкеры крепят опорные элементы к бетону или другому подходящему основанию. Конкретный вариант зависит от модели коннектора и схемы узла.
Правильно подобранный крепёж помогает соединителю работать как единая система с брусом. Поэтому при выборе важно учитывать не только диаметр отверстий, но и назначение крепежа, его длину, способ установки, условия эксплуатации и комплектность соединения.
Подробнее о типах соединителей читайте в статье «Металлические соединители для деревянных конструкций».
Коротко: какой крепёж нужен для коннекторов
- Конструкционные саморезы и шурупы удобны, когда коннектор крепится к брусу с одной доступной стороны.
- Болты с гайками и шайбами используют в узлах, рассчитанных на сквозную стяжку.
- Резьбовые шпильки подходят для длинных сквозных соединений и пакетов из нескольких деталей.
- Анкеры соединяют опорный коннектор с бетонным или другим минеральным основанием.
- Тип и количество крепежа определяют по карточке товара, монтажной схеме или инструкции LUVON к конкретному коннектору.
Важно: универсального крепежа для всех коннекторов нет. Перед монтажом сверьте тип, количество и расположение точек фиксации с документацией LUVON. Если нужной информации нет в карточке товара, уточните её у нашего специалиста.
Чем отличаются саморезы, болты, шпильки и анкеры
| Вид крепежа и типичная задача | Преимущество и что проверить |
|---|---|
| Конструкционный саморез или шуруп Фиксация металлической детали к брусу с одной доступной стороны |
Быстрый монтаж без гайки Проверьте назначение, диаметр, длину, форму головки и схему отверстий |
| Болт с гайкой и шайбами Сквозное соединение металла и древесины |
Контролируемая стяжка деталей Проверьте доступ с двух сторон, длину болта, шайбы и порядок затяжки |
| Резьбовая шпилька Стяжка длинного или многослойного пакета |
Длина подбирается под конкретный узел Проверьте гайки и шайбы, резьбу, покрытие и защиту места реза |
| Анкер Крепление опорного коннектора к минеральному основанию |
Передача нагрузки на основание Проверьте материал основания, диаметр и глубину установки, расстояние до края и очистку отверстия |
Таблица показывает общий принцип. Один коннектор может крепиться к древесине конструкционными саморезами, другой — болтами, а опорный узел одновременно использует крепёж по дереву и анкеры для основания.
Почему обычные саморезы подходят не для каждого узла
Совпадения диаметра самореза с отверстием в коннекторе недостаточно. В соединении крепёж воспринимает усилия на сдвиг и выдёргивание, а его работа зависит от геометрии резьбы, диаметра стержня, формы головки, глубины входа в древесину и свойств металла.
Хрупкие чёрные саморезы для гипсокартона и лёгкой отделки не предназначены для ответственных соединений деревянного каркаса. Одинаковый цвет с коннектором не делает такой крепёж конструкционным.
Что нужно знать перед подбором крепежа
Какой узел собирается
Угловые, Т-образные, торцевые, опорные и многолучевые коннекторы решают разные задачи. Сначала определите, какие элементы соединяются и как расположен каждый коннектор, затем подбирайте крепёж.
Из чего состоит соединение
Учитывайте толщину металлических деталей, фактическое сечение древесины и общую толщину пакета. Для сквозного соединения добавьте толщину шайб, гаек и необходимый выступ резьбы.
Есть ли доступ с обратной стороны
Для болта или шпильки потребуется установить гайку и удерживать крепёж с двух сторон. Если после сборки обратная поверхность окажется закрыта, порядок монтажа лучше определить заранее.
Где будет эксплуатироваться конструкция
На улице крепёж контактирует с влагой и перепадами температуры. Его покрытие должно подходить для условий эксплуатации и быть совместимым с защитой коннектора.
Что указано в документации LUVON
Основные источники — карточка изделия, монтажная схема и инструкция LUVON. Если в них указаны тип и количество крепежа, сохраняйте предусмотренную комплектность узла. При сомнениях отправьте артикул и фотографию соединения специалисту LUVON.
Уточнить крепёж у специалиста LUVON
Конструкционные саморезы и шурупы
Конструкционный саморез удобен, когда металлическую деталь нужно закрепить к брусу с одной стороны. Такой крепёж ускоряет сборку беседок, пергол и других деревянных каркасов, если его характеристики соответствуют конкретному узлу.

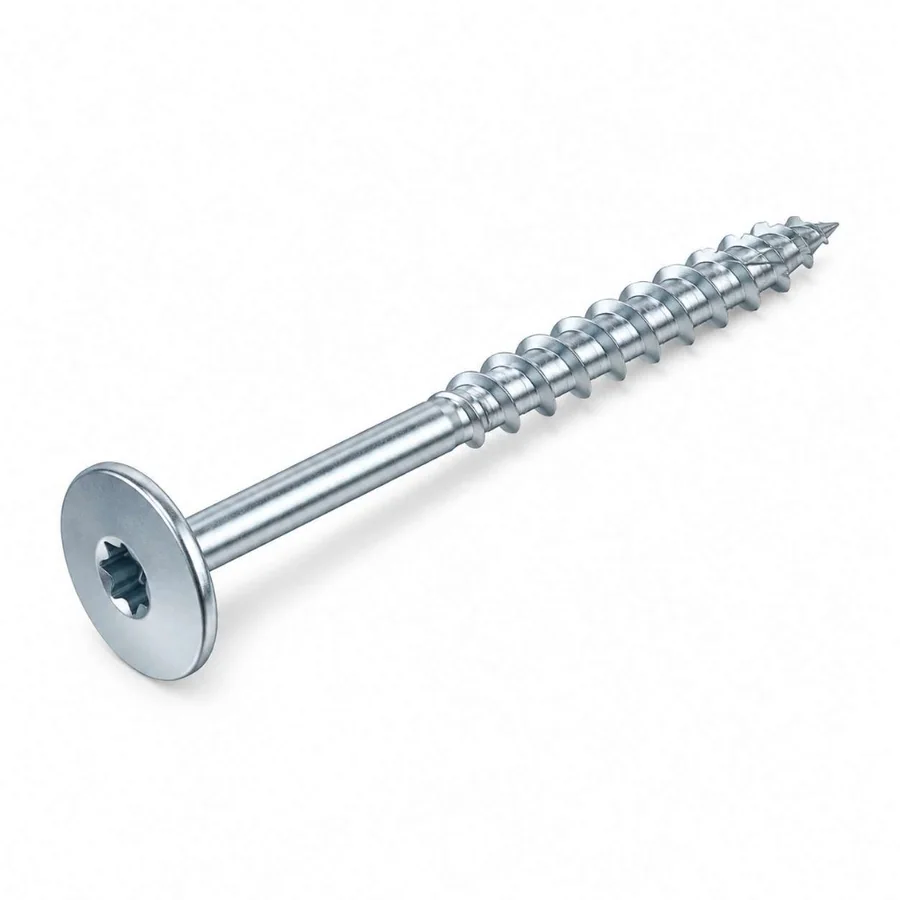

Пример конструкционного самореза с широкой головкой.
При выборе проверяют:
- назначение для соединения древесины и металла;
- диаметр стержня и рабочую длину;
- полную или частичную резьбу;
- форму и размер головки;
- совместимость головки с отверстием коннектора;
- тип шлица и подходящий инструмент;
- защиту от коррозии;
- необходимость предварительного сверления.
Почему важна головка
Головка должна прижимать металл, не проходить сквозь отверстие и не мешать соседним деталям. Слишком маленькая головка плохо опирается на коннектор, а чрезмерно крупная может не поместиться в предусмотренной зоне.
Добавлять шайбу под саморез стоит только тогда, когда она предусмотрена схемой: шайба меняет посадку головки и положение крепежа относительно металла.
Почему важна длина
Слишком короткий крепёж не получает необходимой глубины входа в древесину. Слишком длинный может выйти с обратной стороны, пересечься со встречным саморезом или попасть в дефект древесины. При выборе учитывайте толщину металла, расположение соседнего крепежа и схему узла.
Полная или частичная резьба
Полная резьба работает по всей длине резьбовой части. Частичная может применяться для стягивания элементов. Универсально лучшего варианта нет: используйте исполнение, указанное в инструкции LUVON к коннектору.
Болты с гайками и шайбами
Болт проходит через металл и древесину насквозь, после чего соединение фиксируется гайкой. Такой вариант применяют в узлах со сквозной стяжкой и доступом к обеим сторонам.

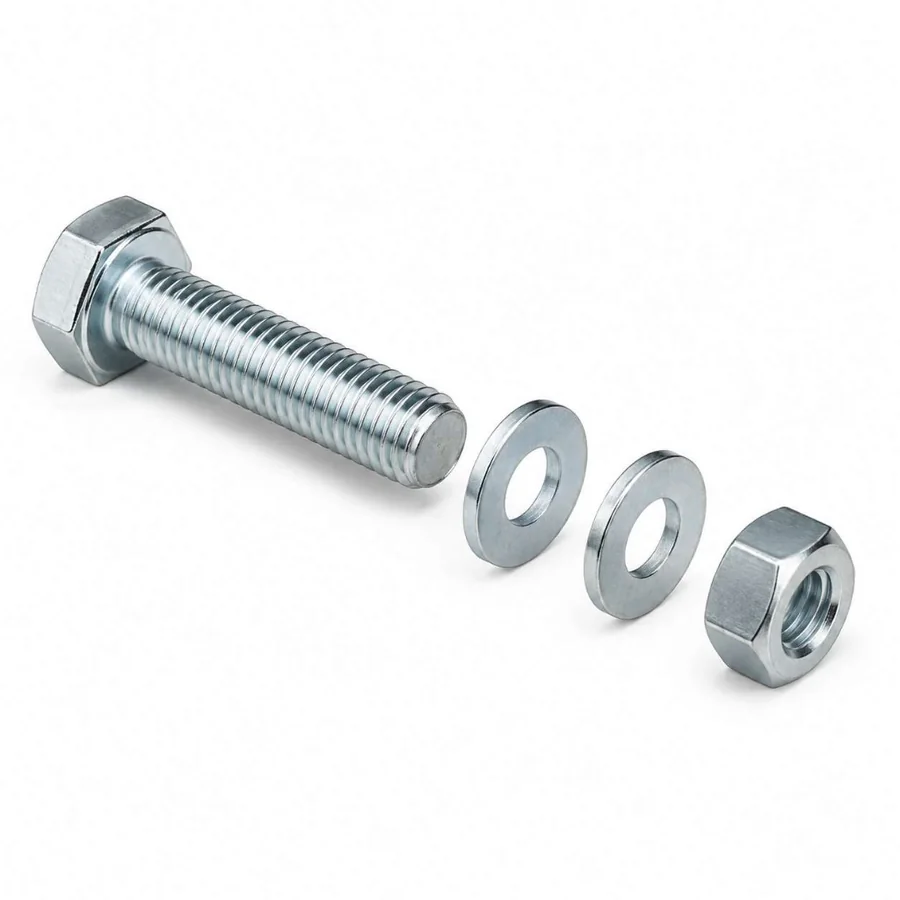

Болт, гайка и шайбы для сквозного соединения.
Для болтового соединения потребуются:
- болт подходящего диаметра и длины;
- гайка с соответствующей резьбой;
- шайбы предусмотренного размера;
- подготовленное сквозное отверстие;
- защитное покрытие для выбранных условий эксплуатации.
Зачем нужны шайбы
Шайба распределяет давление гайки или головки и защищает древесину от локального смятия. Размер и форма шайбы должны соответствовать схеме узла, поэтому заменять её похожей деталью без сверки не рекомендуется.
Как затягивать болтовое соединение
Задача затяжки — собрать детали без люфта и при этом не смять древесину, не деформировать металл и не повредить покрытие. Если для изделия указан момент затяжки, используйте это значение и подходящий инструмент. В остальных случаях требования лучше уточнить у специалиста LUVON.
Доступные болтовые соединения полезно периодически осматривать. Порядок обслуживания зависит от узла, условий эксплуатации и состояния древесины.
Резьбовые шпильки
Шпилька — это длинный резьбовой стержень, который проходит через весь пакет соединения и фиксируется гайками с шайбами. Она удобна, когда стандартной длины болта недостаточно или узел изначально рассчитан на длинную сквозную стяжку.

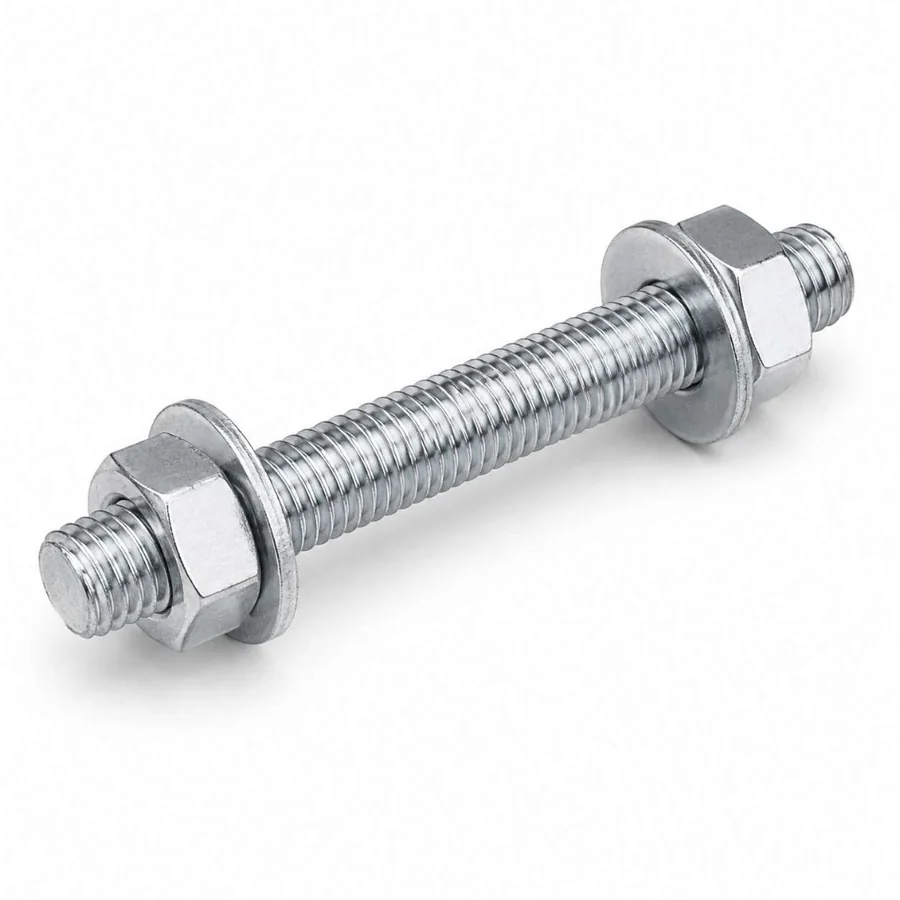

Резьбовая шпилька с гайками и шайбами.
Шпильки применяют:
- в узлах с металлическими накладками с двух сторон;
- для стяжки нескольких деревянных и металлических деталей;
- в длинных сквозных соединениях;
- в отдельных многослойных узлах.
При выборе учитывают диаметр, резьбу, механические характеристики, покрытие, гайки и шайбы. После подрезки шпильки место реза защищают подходящим составом.
Анкеры для опорных коннекторов
Анкер фиксирует металлическую опору к бетону или другому основанию, для которого предназначена выбранная анкерная система. При этом сам коннектор соединяется с деревянной стойкой отдельным крепежом.

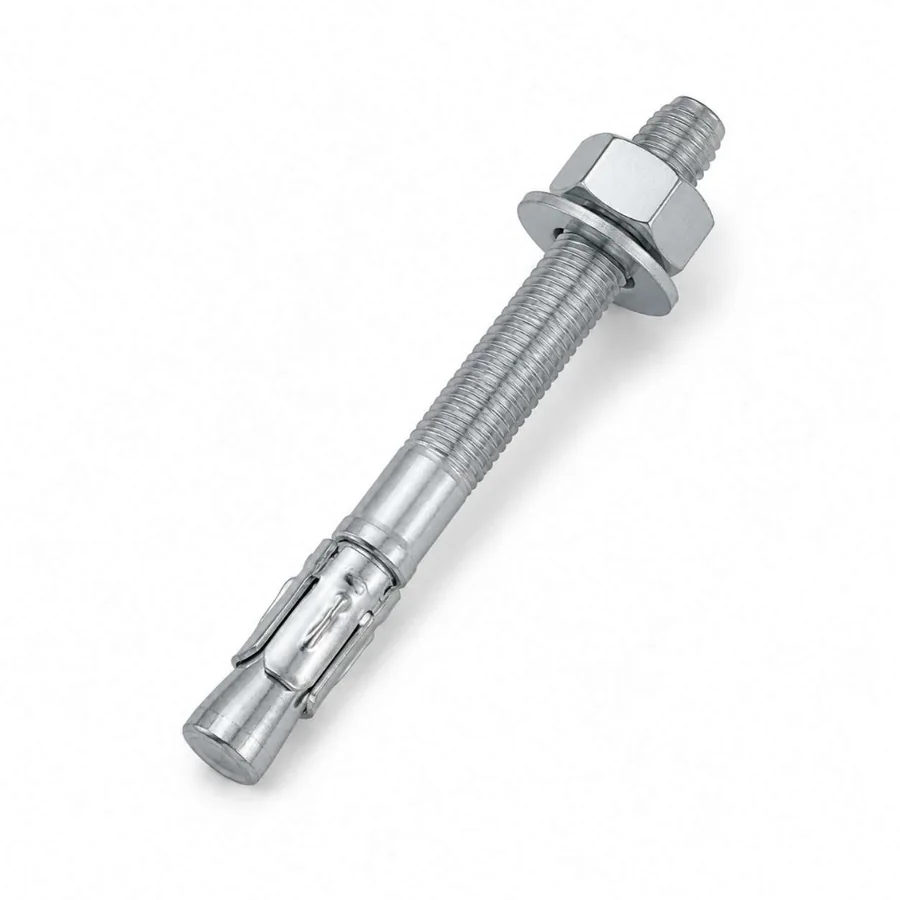

Анкерный болт для крепления опорного коннектора к бетонному основанию.
При подборе анкера учитывают:
- тип и состояние основания;
- направление действующих нагрузок;
- диаметр и глубину установки;
- расстояние от отверстия до края основания;
- расстояние между анкерами;
- наличие трещин или пустот;
- условия эксплуатации;
- порядок сверления и очистки отверстия.
Решение для плотного бетона не стоит автоматически переносить на пустотелый блок, кирпич или другое основание. Для каждого материала применяют подходящую систему крепления.

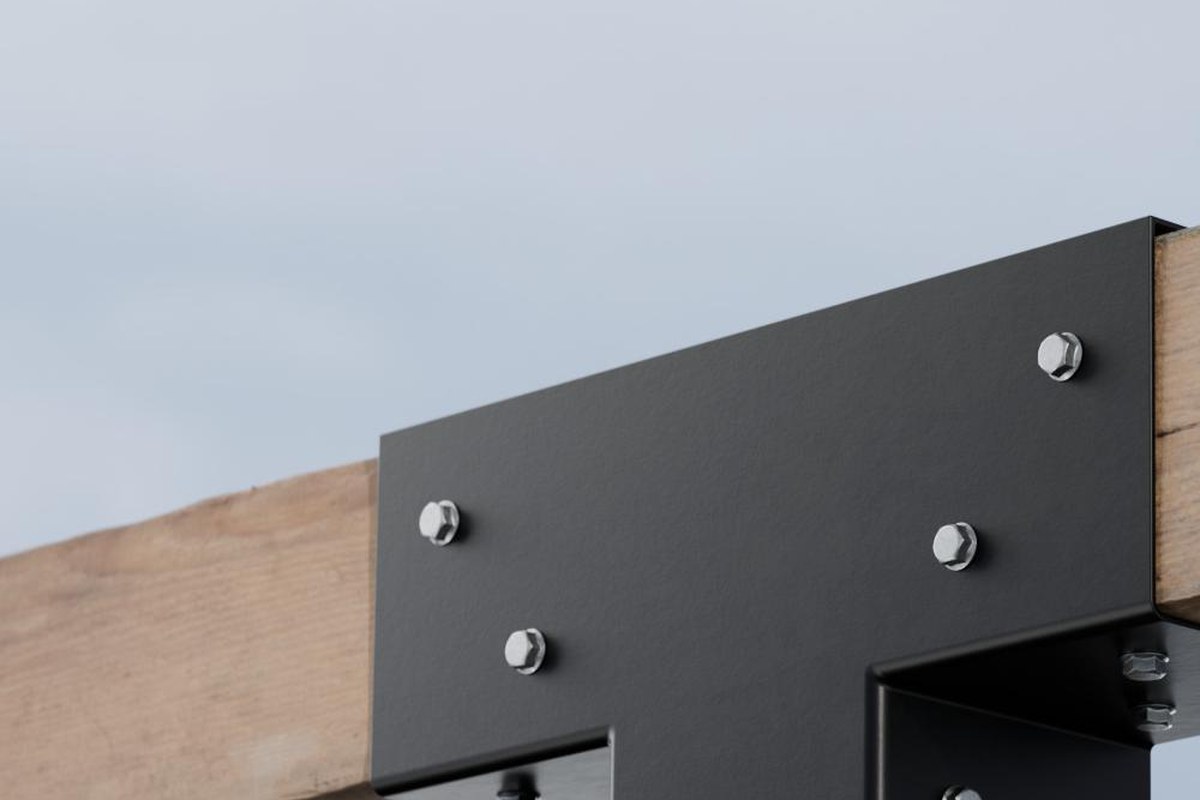

Пример готового узла: опорный коннектор LUVON для бруса 100×100.
Можно ли сочетать разные виды крепежа в одном узле
Да, если это предусмотрено конструкцией. Например, опорный коннектор может соединяться с древесиной болтами или конструкционными саморезами, а с бетоном — анкерами. В других узлах часть крепежа фиксирует положение деталей, а основная стяжка выполняется болтом или шпилькой.
Сочетание видов крепежа должно соответствовать монтажной схеме. Несколько случайно выбранных саморезов не считаются равноценной заменой предусмотренного болта.
Как подобрать крепёж по коннектору
- Найдите документацию изделия. Запишите название и артикул коннектора, откройте карточку товара или инструкцию LUVON.
- Определите соединяемые материалы. Металл с древесиной, металл с бетоном и накладки по обе стороны бруса требуют разных решений.
- Проверьте отверстия. Сосчитайте их и определите назначение по схеме, не ориентируясь только на фактический диаметр.
- Измерьте древесину. Фактическое сечение влияет на длину крепежа и возможность сквозной установки.
- Учтите условия эксплуатации. Для улицы нужна совместимая защита коннектора и крепежа от коррозии.
- Составьте спецификацию. Для каждого узла укажите вид крепежа, количество, длину, покрытие, гайки и шайбы.
Пример того, как считать узлы и составлять перечень соединителей, есть в статье «Беседка из бруса 100×100 своими руками».
Предварительное сверление
Предварительное отверстие помогает направить крепёж и снизить риск растрескивания рядом с торцом или краем древесины. Его диаметр и глубина зависят от выбранного крепежа и породы дерева, поэтому ориентируйтесь на инструкцию к узлу.
Во время сверления:
- надёжно зафиксируйте детали;
- держите сверло перпендикулярно поверхности, если схема не требует другого угла;
- сохраняйте предусмотренное положение отверстий;
- удаляйте стружку и пыль;
- не расширяйте отверстие раскачиванием сверла;
- после сверления осмотрите древесину.
Порядок монтажа крепежа
- Выполните пробную сборку. Проверьте прилегание коннектора и геометрию деталей.
- Выставьте брус. Зафиксируйте элементы струбцинами или упорами, чтобы они не смещались.
- Разметьте отверстия. Используйте схему конкретного коннектора.
- Выполните предварительное сверление. Оно требуется только для крепежа и условий, указанных в инструкции.
- Установите крепёж последовательно. Сначала зафиксируйте положение узла, затем добавьте остальные элементы по схеме.
- Выполните затяжку. Сохраните форму металла и не допускайте чрезмерного смятия древесины.
- Проверьте соединение. Убедитесь, что нет люфта, заметных перекосов, трещин и повреждений покрытия.
- Защитите обработанные участки. Покройте места реза, сверления и повреждения защитного слоя подходящим составом.
Защита крепежа от коррозии
Уличный узел контактирует с влажным воздухом, дождём и конденсатом. Поэтому крепёж для сухих внутренних работ не подходит для открытой конструкции без подтверждённой защиты.
Цинковые и многослойные покрытия, горячее цинкование и коррозионностойкие стали отличаются свойствами. Выбор зависит от среды эксплуатации и покрытия самого коннектора. Крепёж, шайбы, гайки и соединитель лучше рассматривать как единую совместимую систему.
Типичные ошибки
Использование отделочных саморезов
Крепёж для гипсокартона и лёгкой отделки не рассчитан на работу ответственного узла деревянного каркаса. Выбирайте конструкционный вариант, указанный для соединителя.
Один вид крепежа для всех соединений
Саморез по дереву не заменяет анкер в бетоне, а болт подходит только для коннектора и отверстия, рассчитанных на сквозную стяжку.
Уменьшение количества точек фиксации
Свободные отверстия не всегда являются запасными. Их назначение и порядок заполнения определены конструкцией изделия и схемой LUVON.
Крепёж неподходящей длины
Слишком короткий элемент не получает нужной глубины входа в древесину, а слишком длинный может мешать встречному крепежу или выходить наружу.
Монтаж без предусмотренных шайб
В сквозном соединении гайка или головка может локально смять древесину. Если шайба предусмотрена схемой, установите её с нужной стороны узла.
Чрезмерная затяжка
Избыточное усилие может деформировать металл, смять древесину и повредить защитное покрытие. Затягивайте соединение равномерно и контролируйте состояние деталей.
Несовместимые покрытия
Совпадение цвета не гарантирует совместимость материалов во влажной среде. Проверяйте защиту крепежа вместе с покрытием коннектора.
Чек-лист перед покупкой
- Известны название и артикул коннектора.
- Открыта монтажная схема или инструкция LUVON.
- Определено фактическое сечение древесины.
- Понятно, какие материалы соединяются в узле.
- Проверен доступ к обратной стороне соединения.
- Выбраны вид, диаметр и длина крепежа.
- Определены количество и расположение точек фиксации.
- Подобраны гайки и шайбы, если они предусмотрены.
- Учтены условия эксплуатации и защита от коррозии.
- Проверена совместимость покрытия крепежа и коннектора.
- Уточнена необходимость предварительного сверления.
- Подготовлен подходящий монтажный инструмент.
Заключение
Крепёж выбирают одновременно с коннектором. Конструкционные саморезы удобны для монтажа с одной стороны, болты создают сквозную стяжку, шпильки подходят для длинных пакетов деталей, а анкеры соединяют опорный коннектор с основанием.
Перед покупкой найдите документацию LUVON, определите материалы и толщину соединения, измерьте фактическое сечение бруса и учтите условия эксплуатации. Это поможет сразу собрать совместимый комплект и избежать переделок на площадке.
