У двускатной крыши беседки есть два разных шага: расстояние между стропильными парами вдоль конька и расстояние между рейками обрешётки поперёк ската. Первый определяют по нагрузкам и работе каркаса. Второй — по профилю и толщине кровельного листа. Смешивать их нельзя: частая обрешётка не исправит слишком редкие стропила.
Схема крыши 30° и назначение узлов

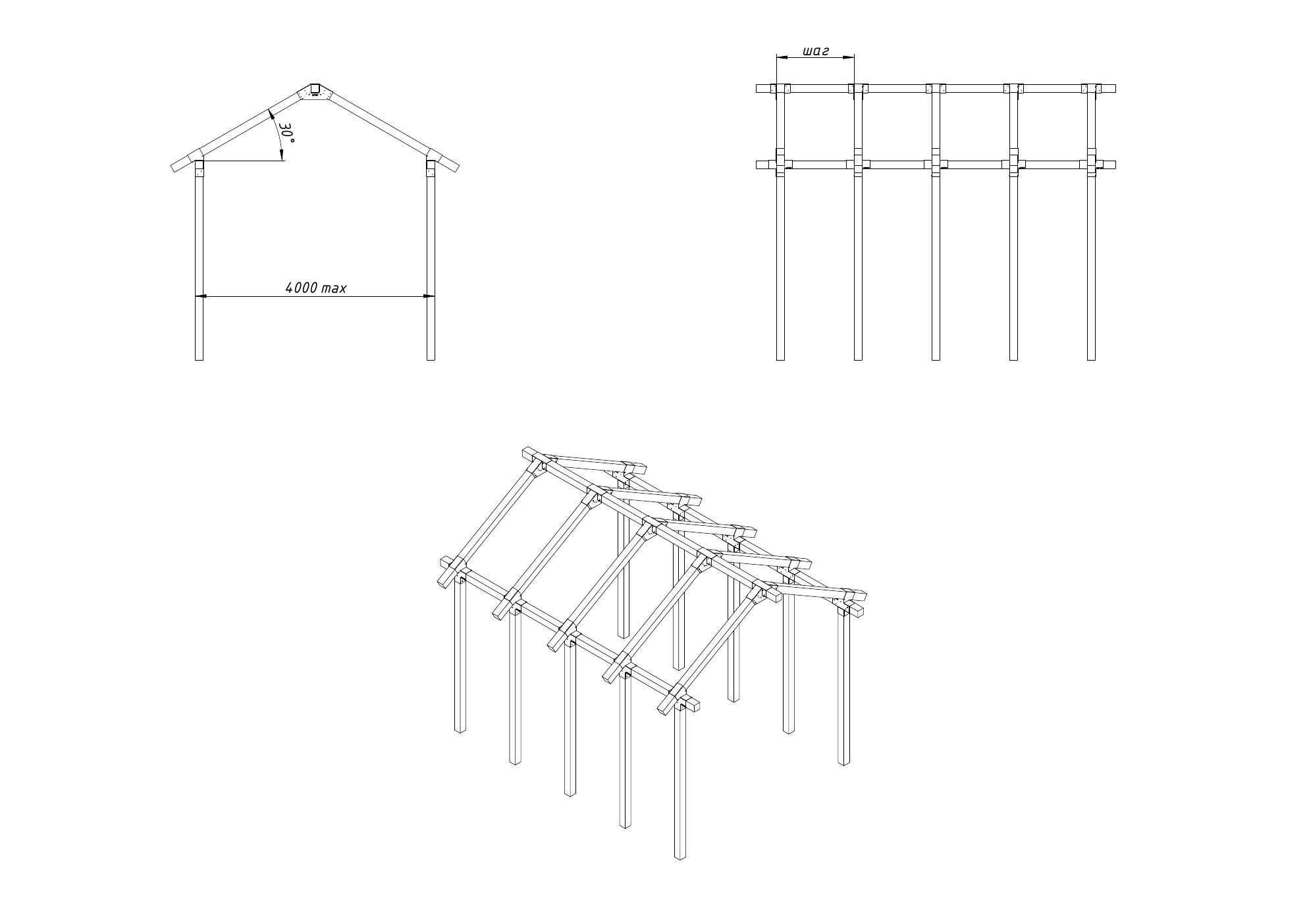

На схеме LUVON каждая стропильная пара образует скаты с уклоном 30° к горизонту. В коньке два стропила соединяет трёхлучевой коньковый коннектор 00234. На карнизах стропила опираются на угловые четырёхлучевые коннекторы 00235: узел объединяет стойку, два перпендикулярных элемента обвязки и наклонное стропило. По линии конька и по обеим сторонам карниза проходят продольные связи. Их непрерывность, стыки и опирание надо показать на проектной схеме.
У изделий 00234 и 00235 посадочный размер под брус на сборочных чертежах указан около 101,5 мм. Перед раскроем измерьте фактический брус: «100×100» на складе и после строгания может отличаться. По чертежам оба узла изготовлены из стали Ст3 с порошковым покрытием. Масса сборки 00234 — 5,8 кг, 00235 — 2,7 кг. Эти характеристики описывают изделие, но сами по себе не задают несущую способность соединения с древесиной.
Как посчитать геометрию без путаницы с несущей способностью
Для симметричной крыши с углом 30° и расстоянием B между линиями опирания стропил подъём конька над опорой равен h = (B / 2) × tan 30°, а расчётная геометрическая длина стропила от опоры до конька — L = (B / 2) / cos 30°. Свес, запилы и посадку в узле считают отдельно.
Например, при B = 4,0 м половина пролёта составляет 2,0 м, подъём конька — примерно 1,15 м, а длина по скату до конька — примерно 2,31 м без свеса. Это только геометрия. Она не отвечает на вопрос, выдержат ли стропила, крепёж, коннекторы, продольные балки и стойки снеговую и ветровую нагрузку.
От чего зависит шаг стропил беседки
Шаг a измеряют между осями соседних стропильных пар вдоль конька. Каждая пара принимает нагрузку со своей полосы крыши: чем больше a, тем больше приходящаяся на неё площадь. Для первого определения погонной нагрузки от нагрузки на горизонтальную проекцию ската используют зависимость q = p × a, где p — расчётная нагрузка на квадратный метр проекции, а q — нагрузка на метр горизонтальной проекции стропила. Дальше расчёт переводят в выбранную схему балки и проверяют усилия и прогибы. Размерности здесь важны: деление кг/м² на длину стропила не даёт корректной погонной нагрузки.
Исходные данные для выбора шага:
- Место установки. Снеговой район, местные условия, возможные заносы у более высокого здания и ветровое воздействие определяют по СП 20.13330.
- Геометрия. Пролёт между опорами, уклон 30°, длина ската и свесы; отдельно — длина продольных балок между стойками.
- Кровельный пирог. Собственный вес профлиста, обрешётки, стропил и других слоёв.
- Древесина и соединения. Фактическое сечение, сорт и влажность древесины, схема крепления в 00234/00235, воспринимаемые усилия и анкеровка стоек.
- Проверки. Прочность и прогиб стропил, работа обрешётки и продольных балок, соединения, устойчивость и передача нагрузки на основание.
Таблица с одним «правильным шагом для снегового района» без этих данных вводила бы в заблуждение. При одинаковом районе шаг может отличаться из-за пролёта, сечения древесины, профиля кровли и схемы опирания. Сначала зафиксируйте проект и нагрузки, затем выбирайте шаг расчётом. Уменьшение шага обычно снижает нагрузку на одну стропильную пару, но не отменяет проверку балок, коннекторов и основания.
Шаг обрешётки под профнастил — отдельное решение
Обрешётку крепят поперёк стропил. Её шаг выбирают по марке и толщине профлиста, уклону крыши, схеме опирания листа и нагрузкам. Один только угол 30° не даёт универсального числа. Для низкого профиля опоры обычно располагают чаще, чем для более жёсткого несущего профиля, но окончательное расстояние берут из документации изготовителя выбранного листа и проверяют для условий объекта. Требования к кровельному покрытию и узлам смотрят по СП 17.13330.
Перед закупкой попросите у поставщика профлиста таблицу допустимых пролётов именно для выбранной марки и толщины. Затем проверьте, что назначенный шаг обрешётки совместим со схемой крепления листов, нахлёстами и положением крайних опор у карниза и конька.
Сколько коннекторов нужно
Для показанной схемы, где каждая стропильная пара стоит над парой боковых стоек, на одну пару приходится один коньковый 00234 и два угловых 00235. Если пар N, предварительная ведомость — N штук 00234 и 2N штук 00235. Например, для пяти пар потребуется 5 и 10 узлов соответственно. Это счёт по схеме, а не спецификация всей беседки: отдельно потребуются крепёж древесины, основания стоек, обрешётка и кровельные доборные элементы. Если часть стропил опирается на боковую балку между стойками, узлы и расчёт балок будут другими.
Измерьте фактические габариты каждого посадочного места до изготовления всей партии заготовок. Сделайте пробную сборку одной стропильной пары с 00234 и двумя 00235, проверьте угол, посадку, положение отверстий и линию конька. Тип, диаметр, длину и число крепёжных элементов назначайте по рабочей документации узла с учётом древесины и расчётных усилий. Отверстия на металле сами по себе не подтверждают, что любой саморез подойдёт.
Порядок подготовки и монтажа
- Нарисуйте план с осями стоек, расстоянием между ними, длиной беседки и направлением конька. Проверьте диагонали и отметки опор.
- Уточните снеговые и ветровые воздействия по месту установки, состав кровли и сечение древесины. Рассчитайте шаг пар, продольные балки и крепления.
- Согласуйте марку профлиста. По данным изготовителя назначьте шаг обрешётки; не переносите число из таблицы для другого профиля.
- Соберите и проверьте первый комплект узлов. Затем размечайте остальные пары по единому шаблону.
- Установите стойки и продольные элементы, обеспечьте временное раскрепление. Последовательно монтируйте стропильные пары, контролируя вертикальность, угол и прямую линию конька.
- После постоянного раскрепления уложите обрешётку и кровлю по инструкции к конкретному профлисту. Проверьте узлы карниза, конька, примыканий и крепление листов.
Главный практический вывод: коннекторы 00234 и 00235 задают понятную геометрию крыши 30°, но безопасность конструкции определяется всей цепочкой «кровля → обрешётка → стропила → соединения и балки → стойки → основание».
Нужны другие узлы для каркаса? Смотрите каталог коннекторов LUVON, а общую последовательность сборки — в статье о беседке из бруса 100×100. Новые кровельные изделия уточняйте по обозначениям 00234 (конёк) и 00235 (угол).
Нормативная база: СП 20.13330.2016 «Нагрузки и воздействия»; СП 17.13330.2017 «Кровли» с изменениями. Перед проектированием проверьте действующую редакцию и применимые изменения.
